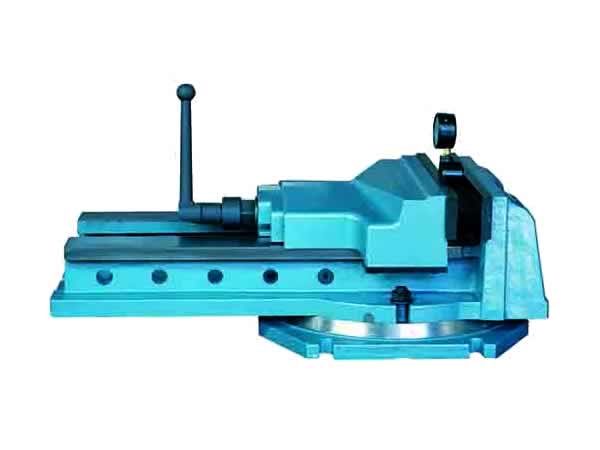

平口鉗是一種常見的機械夾具，廣泛應用于機械加工、裝配、維修等領域。其夾持力的測試是確保其性能和安全性的重要環節。本文將詳細解析平口鉗夾持力的測試步驟，涵蓋測試前的準備、測試設備的選擇、測試過程的實施以及數據的分析與處理。
一、測試前的準備
1.明確測試目的 在開始測試之前，需要明確測試的目的。夾持力的測試通常是為了驗證平口鉗在實際使用中的性能，確保其能夠穩定地夾持工件，避免因夾持力不足導致工件松動或滑脫。此外，測試還可以用于比較不同型號或品牌的平口鉗性能，或用于質量控制。
2.了解平口鉗的結構與工作原理 平口鉗主要由鉗口、手柄、螺桿等部件組成。通過旋轉手柄，螺桿帶動鉗口進行開合，實現對工件的夾持。測試時需要了解平口鉗的夾持力、夾持范圍、夾持精度等參數，以便選擇合適的測試方法和設備。
3.準備測試設備 夾持力測試通常需要使用測力計、壓力傳感器、數據采集系統等設備。測力計用于直接測量夾持力，壓力傳感器則可以實時監測夾持力的變化，數據采集系統用于記錄和分析測試數據。
4.準備測試工件 測試工件的選擇應與平口鉗的實際使用場景相符。工件的材料、形狀、尺寸等都會影響夾持力的測試結果。通常選擇標準化的測試工件，以確保測試結果的可比性。
二、測試設備的選擇
1.測力計 測力計是測量夾持力的主要設備，常見的測力計有機械式、電子式和液壓式。電子式測力計具有精度高、響應速度快、數據易于記錄和分析的優點，因此推薦使用電子式測力計進行夾持力測試。
2.壓力傳感器 壓力傳感器可以實時監測夾持力的變化，尤其適用于動態夾持力的測試。傳感器的選擇應考慮其量程、精度、響應時間等參數，確保其能夠準確測量平口鉗的夾持力。
3.數據采集系統 數據采集系統用于記錄和分析測試數據，通常包括數據采集卡、計算機和相應的軟件。數據采集系統應具備高采樣率、多通道輸入、實時顯示和存儲功能，以便對夾持力的變化進行詳細分析。
4.夾具和支架 為了確保測試的穩定性和安全性，需要設計專用的夾具和支架，用于固定平口鉗和測試工件。夾具和支架應具有足夠的強度和剛度，避免在測試過程中發生變形或位移。
三、測試過程的實施
1.安裝平口鉗和測試工件 將平口鉗固定在測試支架上，確保其位置穩定。然后將測試工件放置在平口鉗的鉗口之間，調整工件的位置，使其處于鉗口的中心位置。
2.連接測力計和壓力傳感器 將測力計和壓力傳感器連接到測試工件上，確保其能夠準確測量夾持力。測力計和傳感器的連接方式應根據具體的測試要求進行設計，避免對測試結果產生干擾。
3.進行夾持力測試 緩慢旋轉平口鉗的手柄，使鉗口逐漸夾緊測試工件。在夾緊過程中，實時記錄測力計和壓力傳感器的讀數，觀察夾持力的變化情況。當夾持力達到平口鉗的最大值時，停止旋轉手柄，記錄此時的夾持力。
4.重復測試 為了確保測試結果的可靠性，通常需要進行多次重復測試。每次測試后，松開平口鉗，重新調整工件的位置，再次進行夾持力測試。重復測試的次數應根據具體的測試要求確定，通常建議至少進行三次測試。
四、數據的分析與處理
1.數據記錄 在每次測試過程中，記錄測力計和壓力傳感器的讀數，包括夾持力的大值、小值、平均值等參數。同時，記錄測試工件的材料、形狀、尺寸等信息，以便后續分析。
2.數據整理 將多次測試的數據進行整理，計算夾持力的平均值、標準差等統計參數。通過數據分析，評估平口鉗的夾持力性能，判斷其是否滿足設計要求或使用要求。
3.結果分析 根據測試結果，分析平口鉗的夾持力性能。如果夾持力達到或超過設計要求，說明平口鉗的性能良好；如果夾持力不足，則需要進一步分析原因，可能是鉗口磨損、螺桿松動或設計缺陷等。
4.報告撰寫 將測試過程、數據分析和結果總結成測試報告。報告應包括測試目的、測試設備、測試過程、數據分析、結論和建議等內容，以便為平口鉗的設計、制造和使用提供參考。
五、注意事項
1.安全操作 在測試過程中，應確保操作人員的安全，避免因夾持力過大導致工件飛濺或設備損壞。必要時，佩戴防護手套和護目鏡。
2.設備校準 在進行夾持力測試之前，應對測力計和壓力傳感器進行校準，確保其測量結果的準確性。
3.環境條件 測試應在穩定的環境條件下進行，避免溫度、濕度等環境因素對測試結果的影響。
平口鉗的夾持力測試是確保其性能和安全性的重要環節。通過詳細的測試步驟和數據分析，可以準確評估平口鉗的夾持力性能，為設計、制造和使用提供科學依據。在實際操作中，應注意安全操作、設備校準和環境條件，確保測試結果的可靠性和準確性。
